โครงสร้างและส่วนประกอบของ Flexible Chain

📞 ติดต่อทีมงาน ALL CONVEYOR วันนี้ เพื่อขอใบเสนอราคาและคำแนะนำฟรี!

Flexible Chain (สายพานกระดูกงู) เป็นหนึ่งในอุปกรณ์ลำเลียงที่ได้รับความนิยมในโรงงานอุตสาหกรรม เพราะมีคุณสมบัติยืดหยุ่นสูง โค้งงอได้ตามเส้นทางลำเลียง ช่วยให้สายการผลิตทำงานได้ต่อเนื่องและประหยัดพื้นที่ บทความนี้จะพามาทำความเข้าใจ โครงสร้างและส่วนประกอบหลักของ Flexible Chain ที่ควรรู้ก่อนเลือกใช้งาน

✅ Flexible Chain คืออะไร?

Flexible Chain หรือที่เรียกว่า สายพานกระดูกงู เป็นสายพานลำเลียงชนิดพิเศษที่สามารถโค้งงอได้ทั้งแนวนอนและแนวตั้ง เหมาะสำหรับงานที่ต้องการเส้นทางการลำเลียงที่ไม่เป็นเส้นตรง เช่น โค้งรูปตัว U, S, หรือการขึ้น-ลงเนิน

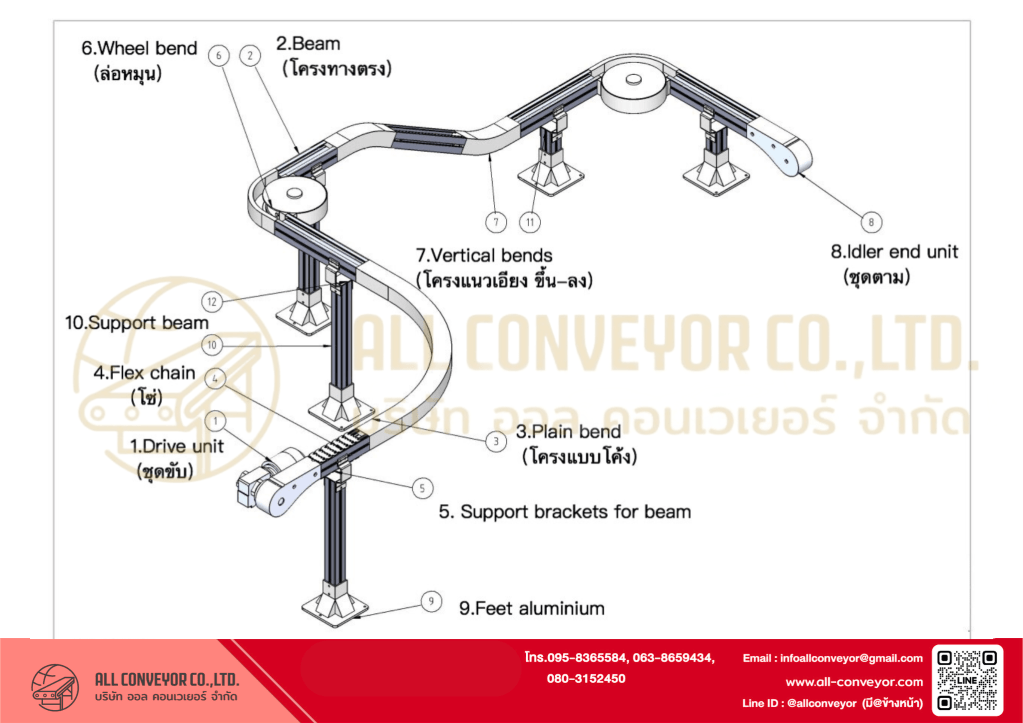

🔧 ส่วนประกอบหลักของ Flexible Chain

การทำงานของ Flexible Chain ไม่ได้ขึ้นอยู่กับตัวสายพานเพียงอย่างเดียว แต่มีโครงสร้างและอุปกรณ์เสริมหลายชิ้นที่ทำงานร่วมกัน ดังนี้

1. Chain Link (ข้อโซ่/ข้อกระดูกงู)

ทำจาก พลาสติกวิศวกรรม (Engineering Plastic) ที่มีความแข็งแรงสูง
ต่อกันเป็นข้อ ๆ เหมือนกระดูกงู จึงทำให้สายพานโค้งงอได้
มีหลาย Pitch (ระยะข้อโซ่) ให้เลือกตามโหลดงาน

2. Conveyor Beam (โครงราง)

โครงสร้างหลักที่รองรับ Flexible Chain
ผลิตจากอะลูมิเนียม หรือสแตนเลส แข็งแรงและทนต่อการกัดกร่อน
มีรางวิ่งด้านในให้โซ่วิ่งได้ลื่น ลดการสึกหรอ

3. Drive Unit (ชุดขับเคลื่อน)

มอเตอร์ไฟฟ้าที่ส่งกำลังให้สายพานเคลื่อนที่
มาพร้อม Sprocket (เฟืองโซ่) สำหรับขับเคลื่อนข้อโซ่
ต้องเลือกขนาดให้เหมาะกับความเร็วและโหลด

4. Idler End Unit (ชุดกลับสาย)

ทำหน้าที่ เปลี่ยนทิศทางการเคลื่อนที่ ของสายพาน
มีลูกปืนหรือลูกกลิ้งช่วยลดแรงเสียดทาน

5. Guide Rail (รางกันตก)

ป้องกันสินค้า หล่นหรือเอียง ขณะลำเลียง
ปรับระยะเข้า-ออกได้ตามขนาดสินค้า

6. Support & Bracket (โครงขาและตัวยึด)

รองรับโครงสร้างทั้งหมด
ออกแบบได้ทั้งแบบยึดพื้นหรือแบบติดตั้งบนเครื่องจักร

📊 ตารางสรุปโครงสร้าง Flexible Chain

ส่วนประกอบ	วัสดุที่ใช้	หน้าที่หลัก	หมายเหตุ
Chain Link	พลาสติกวิศวกรรม (POM, PP)	โค้งงอและลำเลียงสินค้า	เลือก Pitch ตามโหลดงาน
Conveyor Beam	อะลูมิเนียม, สแตนเลส	รองรับสายพานและเป็นรางวิ่ง	แข็งแรง ทนทาน
Drive Unit	มอเตอร์ + Sprocket	ขับเคลื่อนสายพาน	เลือกกำลังมอเตอร์ให้เหมาะสม
Idler End Unit	ลูกกลิ้ง/ลูกปืน	เปลี่ยนทิศทางโซ่	ลดการเสียดทาน
Guide Rail	สแตนเลส / พลาสติก	ป้องกันสินค้าตก	ปรับระยะได้
Support & Bracket	เหล็ก, อลูมิเนียม	รองรับโครงสร้างทั้งหมด	มีหลายแบบตามพื้นที่

🎯 ทำไมต้องเข้าใจโครงสร้างของ Flexible Chain?

เลือกใช้งานได้เหมาะสมกับสินค้าและสายการผลิต
ช่วยลดปัญหาการติดขัดหรือการสึกหรอของสายพาน
วางแผนการบำรุงรักษาได้ง่ายขึ้น
ยืดอายุการใช้งานของทั้งระบบ

✅ สรุป

การรู้จัก โครงสร้างและส่วนประกอบของ Flexible Chain จะช่วยให้คุณเลือกใช้งานได้อย่างเหมาะสม ปลอดภัย และคุ้มค่า ไม่ว่าจะเป็นใน อุตสาหกรรมอาหาร, เครื่องดื่ม, บรรจุภัณฑ์ หรืออิเล็กทรอนิกส์ การเข้าใจส่วนประกอบแต่ละชิ้นคือกุญแจสำคัญในการใช้งานอย่างมีประสิทธิภาพ
