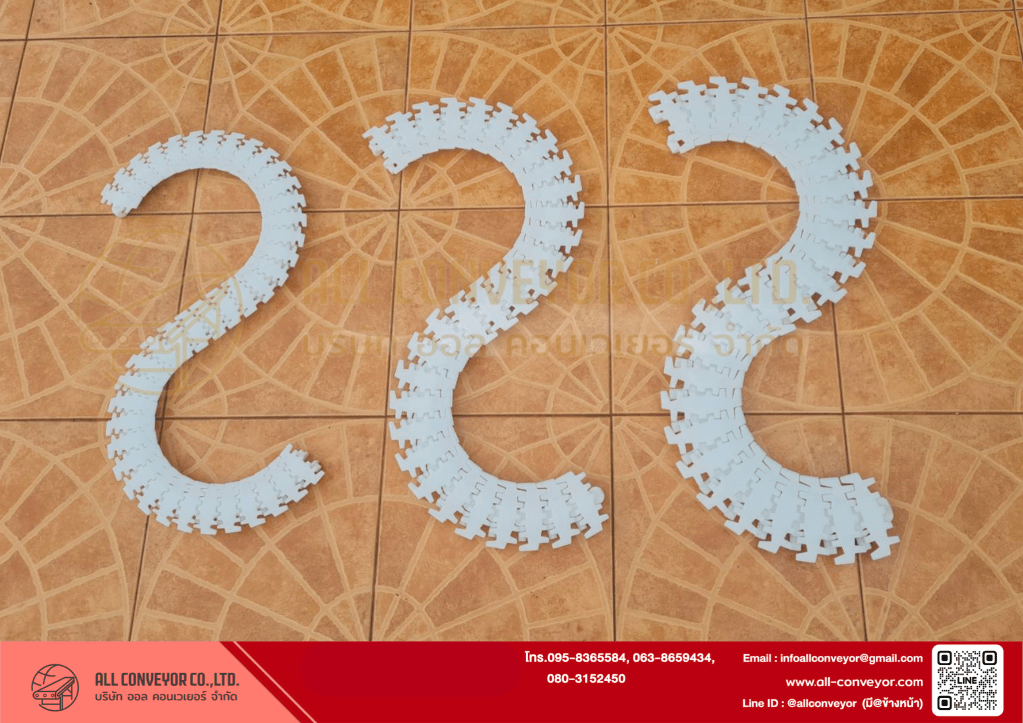

Flexible Chain (สายพานกระดูกงู) เป็นสายพานลำเลียงที่โดดเด่นเพราะสามารถโค้งงอได้ทั้งในแนวนอน (Horizontal Bend) และแนวตั้ง (Vertical Bend) จึงถูกใช้งานอย่างแพร่หลายในอุตสาหกรรมอาหาร เครื่องดื่ม บรรจุภัณฑ์ และยานยนต์
หนึ่งในปัจจัยสำคัญที่ต้องพิจารณาเมื่อออกแบบและติดตั้ง Flexible Chain ก็คือ Radius (รัศมีโค้ง) และ มุมโค้ง (Bending Angle) เพราะถ้าเลือกไม่เหมาะสม อาจเกิดปัญหาโซ่ฝืด กระโดด หรือสึกหรอเร็วกว่าปกติ
🔑 ความสำคัญของ Radius และมุมโค้ง
- ช่วยให้การเคลื่อนที่ของสายพาน ลื่นไหล ไม่สะดุด
- ลดแรงดึงที่เกิดกับโซ่และมอเตอร์
- ยืดอายุการใช้งานของ Flexible Chain
- ป้องกันปัญหาสินค้าล้ม หรือตกหล่นระหว่างลำเลียง
✅ หลักการเลือก Radius ของ Flexible Chain
- Radius ขั้นต่ำ (Minimum Radius)
- ผู้ผลิตแต่ละรายจะกำหนด ค่ารัศมีโค้งต่ำสุด (Min. Curve Radius) ของรุ่นนั้น ๆ
- หากโค้งเล็กเกินไป โซ่อาจหักหรือตกรางได้
- Flexible Chain พลาสติก POM อาจมีรัศมีโค้งขั้นต่ำ 150–200 มม.
- ระยะ Pitch ของโซ่
- ยิ่งโซ่มี Pitch (ระยะข้อโซ่) ยาว → รัศมีโค้งที่ต้องการก็ยิ่งใหญ่
- โซ่ Pitch สั้นจะโค้งได้แน่นกว่า เหมาะกับงานพื้นที่จำกัด
- ทิศทางโค้ง
- แนวนอน (Horizontal Radius) → ใช้กับการเลี้ยวในสายพานลำเลียง
- แนวตั้ง (Vertical Radius) → ใช้กับการยกขึ้น/ลง หรือเปลี่ยนระดับสินค้า
✅ หลักการเลือกมุมโค้ง (Bending Angle)
- โค้ง 90°
- ใช้งานบ่อยที่สุด
- เหมาะกับสายพานที่ต้องเปลี่ยนทิศทางในพื้นที่โรงงาน
- โค้ง 180°
- ใช้ในระบบลำเลียงที่ต้องการหมุนกลับ หรือใช้พื้นที่ให้น้อยที่สุด
- โค้ง 15°–45°
- ใช้ในแนวตั้ง (Vertical Bend) เพื่อเปลี่ยนระดับแบบนุ่มนวล
- ลดแรงกระแทกของสินค้า โดยเฉพาะงานอาหารและเครื่องดื่ม
🎯 วิธีเลือก Radius และมุมโค้งให้เหมาะกับงาน
- ถ้าพื้นที่โรงงาน จำกัด → ใช้โซ่ Pitch สั้น + Radius เล็ก
- ถ้าเป็นสายพาน ยาวและต้องการความทนทาน → เลือก Radius ใหญ่ เพื่อลดแรงเสียดทาน
- งานลำเลียง ขวด/แก้ว/สินค้าที่แตกง่าย → ควรใช้มุมโค้งใหญ่และโค้งชันน้อย (15°–30°)
- งานที่ต้องการ เปลี่ยนทิศหลายครั้ง → ใช้ Radius สม่ำเสมอเพื่อให้โซ่ทำงานต่อเนื่อง
🛠️ เคล็ดลับเพิ่มเติม
- เช็ก Catalog ของผู้ผลิต ก่อนเลือก Radius และมุมโค้ง
- เว้น ระยะเผื่อสำหรับการ Maintenance รอบโค้งเสมอ
- หลีกเลี่ยงการวางโค้งต่อเนื่องกันหลายมุมในระยะสั้น ๆ เพราะจะทำให้โซ่สึกหรอเร็ว
✅ สรุป
การเลือก Radius และมุมโค้งของ Flexible Chain เป็นขั้นตอนสำคัญในการออกแบบระบบลำเลียงที่มีประสิทธิภาพ หากเลือกรัศมีโค้งเล็กเกินไป หรือเลือกมุมไม่เหมาะสม อาจทำให้เกิดการสึกหรอ ปัญหาโซ่หลุดราง หรือสินค้าเสียหายได้ ดังนั้นควรอ้างอิงค่ามาตรฐานจากผู้ผลิต และออกแบบโดยคำนึงถึงทั้ง พื้นที่โรงงาน ประเภทสินค้า และอายุการใช้งานของสายพาน
