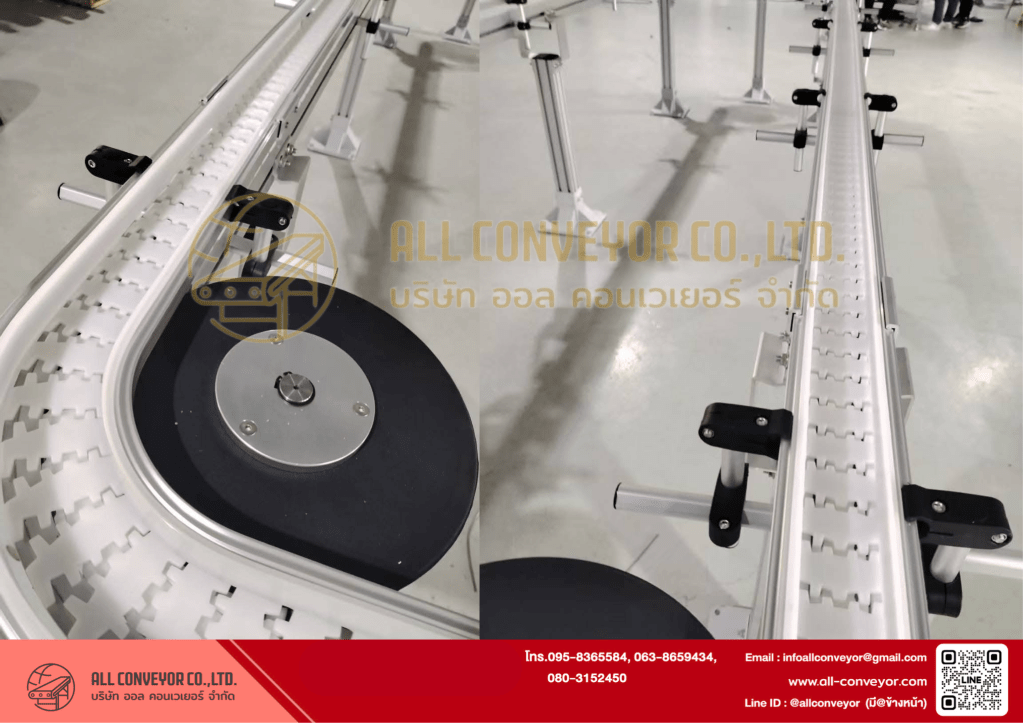

Flexible Chain (สายพานกระดูกงู) เป็นสายพานที่ถูกออกแบบมาเพื่อการลำเลียงที่ยืดหยุ่น สามารถโค้งงอได้ทั้งแนวนอนและแนวตั้ง จุดสำคัญที่จะทำให้ระบบลำเลียงทำงานได้อย่างราบรื่นคือ การคำนวณโหลด (Load Capacity) ที่ถูกต้อง เพราะหากเลือกขนาดหรือความสามารถในการรับน้ำหนักไม่เหมาะสม จะทำให้สายพานสึกหรอเร็ว เครื่องจักรทำงานไม่เสถียร และเกิดค่าใช้จ่ายในการซ่อมบำรุงสูง
✅ Load Capacity คืออะไร?
Load Capacity หมายถึง ความสามารถในการรับน้ำหนักของ Flexible Chain ซึ่งรวมถึง
- น้ำหนักสินค้าที่ลำเลียง (Product Weight)
- น้ำหนักสายพานและอุปกรณ์ประกอบ
- แรงเสียดทานที่เกิดจากการโค้งงอหรือการเปลี่ยนทิศทาง
🔧 ปัจจัยที่ต้องใช้ในการคำนวณโหลด
การคำนวณ Load Capacity ของ Flexible Chain ไม่ได้ดูแค่ “น้ำหนักต่อชิ้น” แต่ต้องพิจารณาหลายปัจจัย เช่น
- น้ำหนักชิ้นงาน (Product Weight, Wp)
- น้ำหนักสินค้าต่อหน่วยที่วางบนสายพาน
- จำนวนชิ้นงานต่อเมตร (n)
- จำนวนสินค้าที่อยู่บนสายพานในระยะ 1 เมตร
- ระยะ Pitch ของโซ่ (P)
- ขนาดข้อโซ่ ยิ่ง Pitch เล็ก สายพานจะรับน้ำหนักรวมได้น้อยกว่า Pitch ใหญ่
- ความเร็วสายพาน (V)
- ความเร็วที่สูงขึ้นทำให้แรงกระทำเพิ่มขึ้น ต้องเผื่อค่าความปลอดภัย
- เส้นทางการลำเลียง (L)
- เส้นตรง vs. โค้งงอ หากมีโค้งเยอะจะเพิ่มแรงเสียดทาน
- มุมเอียง (Incline/Decline Angle, θ)
- หากสายพานเอียงขึ้น/ลง ต้องคำนวณแรงโน้มถ่วงเพิ่ม
📐 สูตรคำนวณเบื้องต้น
Total Load (กก./ม.) = Wp × n
Required Load Capacity = Total Load × L × K
โดยที่
- Wp = น้ำหนักสินค้าต่อชิ้น (กก.)
- n = จำนวนชิ้นงานต่อเมตร
- L = ความยาวสายพาน (เมตร)
- K = ค่าปรับเผื่อ (Correction Factor) เช่น
- 1.2 – 1.3 สำหรับสายพานตรง
- 1.4 – 1.6 สำหรับสายพานที่มีโค้ง
- 1.5 – 1.8 สำหรับสายพานเอียงขึ้น
📊 ตัวอย่างการคำนวณ
สมมติว่าโรงงานบรรจุขวด ต้องการใช้ Flexible Chain ลำเลียง
- น้ำหนักขวด = 0.8 กก./ขวด
- จำนวนขวดบนสายพาน 1 เมตร = 20 ขวด
- ความยาวสายพาน = 12 เมตร
- เส้นทางมีโค้งหลายจุด (ใช้ K = 1.5)
Total Load = 0.8 × 20 = 16 กก./ม.
Required Load Capacity = 16 × 12 × 1.5 = 288 กก.
➡️ ดังนั้นควรเลือก Flexible Chain รุ่นที่รองรับได้มากกว่า 300 กก. เพื่อความปลอดภัย
🎯 เคล็ดลับการเลือก Flexible Chain ตามโหลด
- เลือก Pitch ให้เหมาะกับน้ำหนักงาน (Pitch ใหญ่รับโหลดได้มากกว่า)
- เผื่อ Load Capacity อย่างน้อย +20% จากค่าที่คำนวณได้
- หากมีโค้งเยอะ เลือกวัสดุโซ่ที่ลดแรงเสียดทาน เช่น POM (Polyacetal)
- ตรวจสอบความเร็วสูงสุดที่ผู้ผลิตกำหนด ไม่ควรเกินค่ามาตรฐาน
✅ สรุป
การคำนวณ Load Capacity ของ Flexible Chain เป็นขั้นตอนสำคัญที่ไม่ควรมองข้าม เพราะจะช่วยให้ระบบลำเลียงทำงานได้ราบรื่น ปลอดภัย และลดค่าใช้จ่ายในการบำรุงรักษา การเลือกสายพานที่มีความสามารถรับน้ำหนัก สูงกว่าค่าที่คำนวณได้ จะช่วยยืดอายุการใช้งานและทำให้การผลิตต่อเนื่องไม่สะดุด
