การเลือก ขนาดสายพานลำเลียง (Conveyor Belt) ที่เหมาะสม มีผลโดยตรงต่อประสิทธิภาพและอายุการใช้งานของระบบลำเลียง
โดยเฉพาะสายพาน PU และ PVC ที่ใช้กันมากในโรงงานอาหาร อุตสาหกรรมเบา และระบบลำเลียงทั่วไป
หากเลือกขนาดไม่ถูกต้อง จะทำให้สายพานสึกหรอเร็ว หลุดศูนย์กลาง หรือขาดก่อนเวลาอันควร
บทความนี้จะแนะนำวิธี คำนวณความยาวและความกว้างของสายพาน เพื่อให้เหมาะกับเครื่องลำเลียง
🔹 1. ข้อมูลที่ต้องเตรียมก่อนคำนวณ
- ระยะห่างระหว่าง Pulley (Center Distance, C)
- เส้นผ่านศูนย์กลางของ Pulley ตัวขับ (D1) และตัวตาม (D2)
- ความกว้างที่ต้องการรองรับสินค้า (B)
- ชนิดสายพาน (PU หรือ PVC) และความหนาของสายพาน
- เผื่อระยะปรับตึงสายพาน (Tension Adjustment)

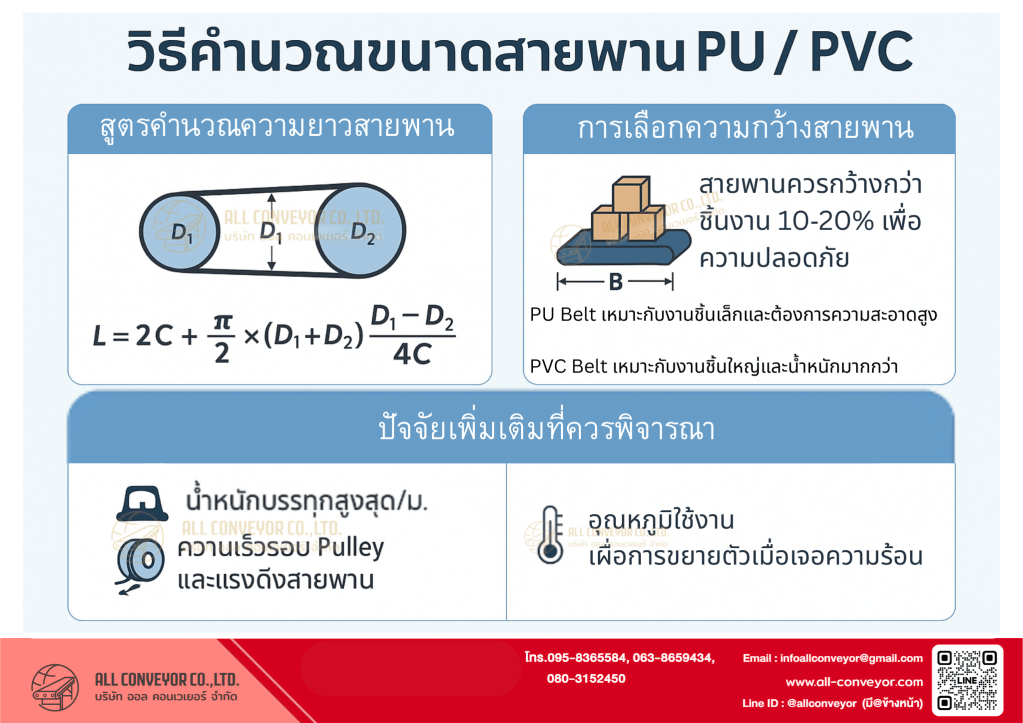

🔹 2. สูตรคำนวณความยาวสายพาน (Belt Length)
กรณีเครื่องลำเลียงแบบ 2 Pulley (Head & Tail) ความยาวสายพาน (L) คำนวณได้ดังนี้ L=2C+π2(D1+D2)+(D1−D2)24CL = 2C + \frac{\pi}{2}(D1 + D2) + \frac{(D1 – D2)^2}{4C}L=2C+2π(D1+D2)+4C(D1−D2)2
ตัวอย่างคำนวณ:
- ระยะศูนย์กลาง Pulley (C) = 2.0 m
- เส้นผ่านศูนย์กลาง Pulley ขับ (D1) = 0.30 m
- เส้นผ่านศูนย์กลาง Pulley ตาม (D2) = 0.25 m
L=2(2.0)+π2(0.30+0.25)+(0.30−0.25)24(2.0)L = 2(2.0) + \frac{\pi}{2}(0.30+0.25) + \frac{(0.30-0.25)^2}{4(2.0)}L=2(2.0)+2π(0.30+0.25)+4(2.0)(0.30−0.25)2 L≈4+0.865+0.0003≈4.865mL ≈ 4 + 0.865 + 0.0003 \approx 4.865 mL≈4+0.865+0.0003≈4.865m
ดังนั้น ควรสั่งสายพานยาว ≈ 4.87 เมตร และเผื่อการปรับตึงประมาณ 2‑3% ของความยาว
🔹 3. การเลือกความกว้างสายพาน
- กำหนดตาม ขนาดชิ้นงานและน้ำหนัก
- โดยทั่วไปสายพานควรกว้างกว่า ชิ้นงาน 10‑20% เพื่อความปลอดภัย
- PU Belt เหมาะกับงานชิ้นเล็กและต้องการความสะอาดสูง
- PVC Belt เหมาะกับงานชิ้นใหญ่และน้ำหนักมากกว่า
🔹 4. ปัจจัยเพิ่มเติมที่ควรพิจารณา
- น้ำหนักบรรทุกสูงสุดต่อเมตร ของสายพาน
- ความเร็วรอบของ Pulley และแรงดึงสายพาน (Tension)
- อุณหภูมิใช้งาน
- PU รองรับ ~100°C
- PVC รองรับ ~80°C
- เผื่อการขยายตัวเมื่อเจอความร้อน (Thermal Expansion)
🔹 5. สรุป
- วัดระยะ Pulley และขนาด Pulley ให้ชัดเจนก่อนคำนวณ
- ใช้สูตรคำนวณความยาวสายพานและเผื่อระยะปรับตึง
- เลือกความกว้างสายพานให้เหมาะกับสินค้าและน้ำหนักบรรทุก
- พิจารณาปัจจัยเรื่องความร้อนและความยืดหยุ่นของสายพาน
การคำนวณขนาดสายพานที่ถูกต้องช่วยให้ สายพาน PU / PVC ทำงานเต็มประสิทธิภาพ ลดปัญหาหลุดศูนย์ และยืดอายุการใช้งาน
