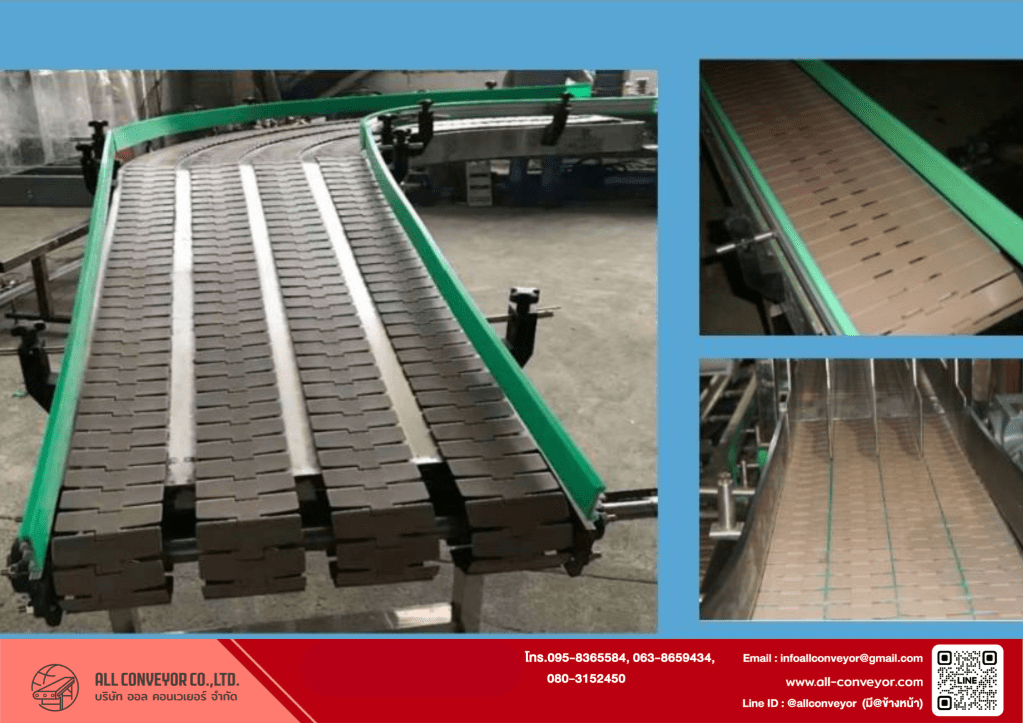

โซ่หลุดราง หรือโซ่ Top Chain “ดีดออก” ขณะลำเลียงสินค้า เป็นปัญหาที่พบบ่อยในหลายโรงงาน ซึ่งนอกจากจะทำให้สายหยุด (downtime) ยังอาจสร้างความเสียหายต่อสินค้าและเครื่องจักร
ปัญหานี้ส่วนใหญ่มักเกิดจาก การออกแบบระบบลำเลียงไม่ถูกต้อง ตั้งแต่การเลือกอุปกรณ์ การติดตั้ง ไปจนถึงโครงสร้างพื้นฐาน วันนี้เราจะพาคุณไปรู้จักกับ 5 ความผิดพลาดที่ทำให้โซ่ Top Chain หลุดราง พร้อมวิธีป้องกัน
❌ 1. ใช้รัศมีโค้งผิดจากที่โซ่กำหนด
- โซ่แต่ละรุ่นมีรัศมีโค้งขั้นต่ำ (Min. Radius) ที่รองรับ เช่น รุ่น 880 อาจโค้งได้แคบกว่า 821
- หากโค้งแคบเกินไป จะทำให้โซ่ “ปีนขอบ” แล้วดีดออกจาก wear strip
✅ วิธีป้องกัน:
เลือกโซ่รุ่นให้ตรงกับรัศมีโค้งของไลน์ และใช้ wear strip แบบโค้งที่ผลิตตามรัศมีที่เหมาะสม
❌ 2. วาง Wear Strip ไม่ถูกตำแหน่ง / หลวมเกินไป
- Wear Strip (แถบรองโซ่) มีหน้าที่พยุงโซ่ให้วิ่งในแนวตรง
- หากยึดไม่แน่น หรือติดไม่พอดีกับแนวโซ่ จะทำให้เกิดแรงดันเฉียง และโซ่หลุดจากร่อง
✅ วิธีป้องกัน:
ออกแบบให้ wear strip ชิดใต้โซ่พอดี ไม่เอียง และควรใช้วัสดุ UHMW-PE คุณภาพสูงเพื่อความลื่นและคงรูป
❌ 3. ไม่มี Guide Rail หรือวางตำแหน่งผิด
- Guide Rail (รั้วกันตก) มีไว้ประคองสินค้าให้ไม่เอียงหรือกดทับโซ่
- หากไม่มี หรือวางสูงเกินไป อาจทำให้สินค้าเบียดหรือดันโซ่ให้หลุด
✅ วิธีป้องกัน:
ติดตั้งรั้วกันตกให้ตรงตำแหน่งสินค้าพอดี ปรับระยะห่างได้ และใช้ขาที่ยึดแน่น
❌ 4. เฟือง (Sprocket) ไม่ได้ระยะ หรือใช้ขนาดผิด
- หากเฟืองหมุนโซ่ไม่ตรงแนว หรือฟันไม่พอดีกับรุ่นโซ่
- จะทำให้การดึงโซ่ผิดจังหวะ และกระตุกโซ่ให้ดีดออก
✅ วิธีป้องกัน:
เลือก Sprocket ตรงรุ่นกับ Top Chain (เช่น 880, 821 ต้องใช้ฟันไม่เท่ากัน) และติดตั้งให้แนวตรงกับโซ่เสมอ
❌ 5. ไม่มีระบบปรับความตึงโซ่ (Tension) หรือปรับไม่ถูก
- โซ่หลวมเกินไป จะกระดกเมื่อเจอแรงกด
- โซ่ตึงเกินไป จะกินฟันและหลุดง่ายเช่นกัน
✅ วิธีป้องกัน:
ออกแบบให้มีชุดปรับความตึง (Tensioner) หรือใช้รางยืดได้ (Slide Rail) เพื่อชดเชยความยืดหยุ่นของโซ่
✅ สรุป: ออกแบบดี = ใช้งานไหลลื่น ไม่ต้องหยุดสาย
| ปัญหา | วิธีป้องกัน |
|---|---|
| โซ่หลุดโค้ง | เลือกโซ่ให้เหมาะกับรัศมี / ใช้ wear strip โค้ง |
| โซ่เด้งตอนวิ่ง | ยึด wear strip ให้แน่น ตรงตำแหน่ง |
| สินค้าดันโซ่ | วาง guide rail ให้พอดีระดับสินค้า |
| โซ่กระตุกตอนหมุน | ใช้เฟืองตรงรุ่น / วางแนวเฟืองให้ตรงโซ่ |
| โซ่หย่อน / ตึงเกินไป | มีระบบปรับ tension / ระยะยืดหยุ่นโครงสร้าง |
🛠 เคสจริง: ปัญหา Top Chain โค้งแล้วโซ่หลุด – แก้อย่างไร?
🎯 ปัญหา:
ลูกค้าโรงงานบรรจุน้ำดื่มรายหนึ่ง ใช้ระบบลำเลียงแบบ Top Chain Conveyor รุ่น 880TAB สำหรับลำเลียงขวด PET ความเร็วสายพาน 35 เมตรต่อนาที โดยมีการออกแบบไลน์ให้ “โค้งซ้าย-ขวา หลายจุด” เพื่อประหยัดพื้นที่ภายในโรงงาน
ผ่านไปไม่ถึง 3 เดือน เริ่มพบปัญหาว่า
- โซ่หลุดรางบริเวณโค้ง
- บางจุดโซ่กระดก เสียงดัง
- มีขวดตกไลน์เมื่อโซ่สะดุด
🔎 ตรวจสอบหน้างาน พบอะไรบ้าง?
| จุดที่ตรวจสอบ | ปัญหาที่พบ |
|---|---|
| ✅ รัศมีโค้งของโครง | โค้งแคบเกินกว่ารัศมีขั้นต่ำของรุ่น 880TAB ที่แนะนำ (แค่ ~300 mm จากที่ควร ~406 mm) |
| ✅ Wear Strip โค้ง | ใช้ wear strip แบบดัดมือ ไม่มีแม่พิมพ์ ทำให้โซ่วิ่งไม่เรียบ |
| ✅ Guide Rail | วางรั้วสูงไปเล็กน้อย ทำให้ขวดเบียดโซ่ระหว่างโค้ง |
| ✅ ระยะ Tension | โซ่หย่อนช่วงกลับทาง ไม่มีชุดปรับตึงสายพาน |
🛠 วิธีแก้ไข และผลลัพธ์
✅ สิ่งที่ทีมเทคนิคปรับปรุง:
- เปลี่ยนโครงโค้งใหม่ ให้มีรัศมี ≥ 406 mm ตามสเปกโซ่
- เปลี่ยน wear strip โค้งแบบสำเร็จรูปตามรัศมี 880TAB
- ปรับระดับรั้วกันตก (Guide Rail) ให้สูงกว่าขวดเพียง 2–3 mm
- เพิ่มชุดปรับความตึงโซ่ (Tensioner) ที่ปลายสาย
🔄 ผลลัพธ์หลังแก้ไข:
- โซ่ไม่หลุดอีกเลย แม้วิ่งเต็มความเร็ว
- เสียงขณะลำเลียงลดลงชัดเจน
- ขวดไม่ตกจากสายอีก
- ไม่ต้องหยุดสายการผลิตซ่อมบ่อยเหมือนก่อน
📌 บทเรียนจากเคสนี้:
| หัวข้อ | ข้อแนะนำ |
|---|---|
| ✅ ออกแบบโค้ง | ตรวจสอบรัศมีขั้นต่ำของโซ่แต่ละรุ่นก่อนวางโครงสร้าง |
| ✅ Wear Strip | ใช้แบบโค้งสำเร็จ ไม่ดัดเอง ลดแรงฝืดและเสียง |
| ✅ ความสูง Guide Rail | วัดจากสินค้าจริง ไม่ให้สูงเกินจนดันโซ่ |
| ✅ ความตึงโซ่ | มีจุดปรับ tension หรือสปริงรองรับเพื่อชดเชยการยืดหด |
