🏗 โครงสร้างรับสายพาน (Frame & Support) ต้องออกแบบอย่างไรให้ปลอดภัย? ระบบสายพานลำเลียงที่ดีไม่ได้ขึ้นอยู่แค่สายพานหรือมอเตอร์เท่านั้น แต่ “โครงสร้างรับสายพาน (Frame & Support)” คือรากฐานสำคัญที่จะทำให้ทั้งระบบทำงานได้ปลอดภัย แข็งแรง และมีอายุการใช้งานยาวนาน

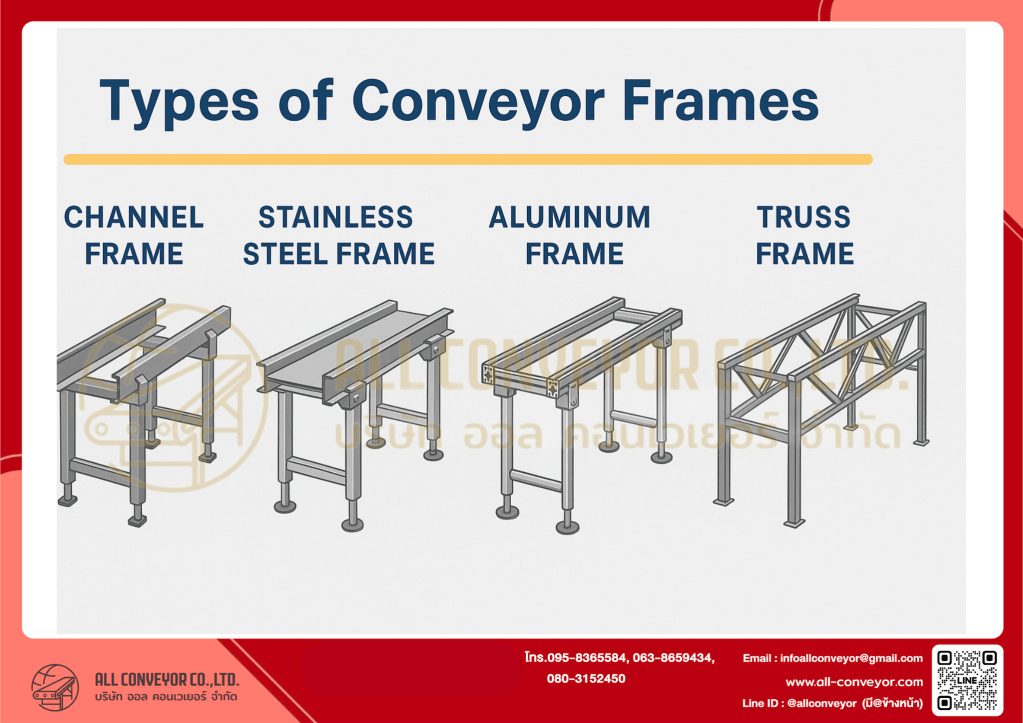

📊 ตารางเปรียบเทียบเฟรมสายพานลำเลียงแต่ละประเภท
| ประเภทเฟรม | ข้อดี | ข้อเสีย | เหมาะกับงานประเภท |
|---|---|---|---|
| Channel Frame | – โครงสร้างแข็งแรง รับน้ำหนักได้ดี – ราคาประหยัด – ติดตั้งง่าย | – น้ำหนักมาก – อาจเกิดสนิมหากไม่ได้ชุบหรือพ่นสี | งานทั่วไป, งานโหลดกลาง-หนัก |
| Stainless Steel Frame | – ทนสนิม-เคมี-ความชื้น – ใช้งานในอุตสาหกรรมอาหาร ยา ได้ดี – ทนทานสูง | – ราคาสูง – น้ำหนักมาก | อาหาร, ยา, ห้องเย็น, โรงงานที่มีไอน้ำ |
| Aluminum Frame | – น้ำหนักเบา เคลื่อนย้ายง่าย – ไม่ขึ้นสนิม – ติดตั้งเร็ว ปรับแต่งง่าย | – รับน้ำหนักได้น้อย – ราคาสูงกว่าช่องเหล็กในงานหนักบางประเภท | งานเบา-กลาง, ห้องแห้ง, สายพานปรับเปลี่ยน |
| Truss Frame | – รับน้ำหนักระยะยาวได้ดี – โครงสร้างแข็งแรงมาก – ลดการโก่งงอ/สั่นสะเทือน | – ขนาดใหญ่ ใช้พื้นที่มาก – ติดตั้งซับซ้อนกว่าแบบอื่น | สายพานยาว, โครงสร้างภายนอก, งานลำเลียงหนัก |
✅ หมายเหตุเพิ่มเติม:
Truss: ใช้เมื่อต้องวางสายพานยาวหลายเมตรโดยไม่ให้โครงกลางแอ่น
Channel Frame: เหมาะกับสายพานลำเลียงทั่วไปที่เน้นต้นทุนและความเร็วในการติดตั้ง
Stainless: ใช้ในโรงงานที่ต้องการความสะอาดสูง หรือเจอสภาพแวดล้อมรุนแรง
Aluminum: ใช้กับงานชั่วคราว หรืองานที่ปรับเปลี่ยนบ่อย เช่น demo line หรือสายประกอบสินค้า
🔍 เคล็ดลับจากโรงงานมืออาชีพ
- ต้องทำงาน 24 ชม.: เฟรมควรเป็นเหล็กชุบแข็งหรือสแตนเลสเกรดสูง รองรับแรงสั่นสะเทือนได้ดี
- หากใช้ระบบโมดูลาร์หรือโซ่ลำเลียง: ควรใช้โครงที่ไม่มีจุดคม ลดโอกาสเกิดการขูด
- สายพานที่ต้องย้ายบ่อย: เลือกโครงอลูมิเนียมพร้อมล้อเลื่อนล็อกได้
🧱 โครงสร้างรับสายพานคืออะไร?
“Frame” หรือ “Support Structure” คือโครงเหล็กหรืออลูมิเนียมที่ใช้รองรับน้ำหนักของสายพาน ชิ้นงาน และอุปกรณ์ทุกชิ้นที่อยู่บนระบบลำเลียง เช่น:
- ตัวสายพาน
- ลูกกลิ้ง
- มอเตอร์
- โซ่ หรือโมดูลาร์เบลต์
- อุปกรณ์ประกอบอื่น ๆ เช่น T-Clamp, แบริ่ง, ขาฉิ่ง
⚠️ หากออกแบบไม่ดี อะไรจะเกิดขึ้น?
- โครงล้ม พังง่าย เมื่อรับน้ำหนักไม่สมดุล
- ระบบสายพานสั่น เสียงดัง ขณะเดินเครื่อง
- ระดับเอียง ทำให้สินค้าไหลตก
- บำรุงรักษายากและอาจเกิดอุบัติเหตุ
✅ หลักการออกแบบ Frame & Support อย่างปลอดภัย
1. รับน้ำหนักได้จริง
- คำนวณโหลด (น้ำหนักสินค้า + น้ำหนักอุปกรณ์)
- เผื่อค่าความปลอดภัย (Safety Factor) อย่างน้อย 1.5–2 เท่า
2. ใช้วัสดุเหมาะสม
| วัสดุที่ใช้ | จุดเด่น | เหมาะกับ |
|---|---|---|
| เหล็กชุบ (Galvanized Steel) | แข็งแรง ต้นทุนต่ำ | งานทั่วไป |
| สแตนเลส (Stainless) | กันสนิม | อาหาร / ยา / ความชื้นสูง |
| อลูมิเนียมโปรไฟล์ | น้ำหนักเบา | ระบบเล็ก / สายพานปรับเปลี่ยน |
3. มีขาฉิ่งปรับระดับ
ช่วยรองรับในพื้นที่ไม่เรียบ และปรับให้สายพานอยู่ระดับเดียวกัน ลดการเอียงของสินค้า
4. มีจุดยึดแน่นหนา
- ยึดกับพื้น หรือโครงเหล็กหลักให้แน่น
- ใช้สกรู เกลียว หรือจุดเชื่อมที่แข็งแรง
5. ง่ายต่อการบำรุงรักษา
- มีช่องทางเดินตรวจสอบสายพานได้
- มีพื้นที่เผื่อสำหรับเปลี่ยนอุปกรณ์หรือทำความสะอาด
🛠 สรุป
การออกแบบ โครงสร้างรับสายพาน อย่างเหมาะสม = ลดปัญหา + ยืดอายุระบบ + ปลอดภัยทุกการใช้งาน
✨ โครงสร้างดี = สายพานนิ่ง เดินลื่น ประหยัดค่าใช้จ่ายระยะยาว
ระบบสายพานลำเลียงที่ดีไม่ได้ขึ้นอยู่แค่สายพานหรือมอเตอร์เท่านั้น แต่ “โครงสร้างรับสายพาน (Frame & Support)” คือรากฐานสำคัญที่จะทำให้ทั้งระบบทำงานได้ปลอดภัย แข็งแรง และมีอายุการใช้งานยาวนาน
