🔗 สายพาน Top Chain Conveyor คืออะไร?
Top Chain หรือที่หลายคนรู้จักในชื่อ สายพานโซ่หน้าเรียบ เป็นสายพานลำเลียงชนิดหนึ่งที่ใช้ แผ่นโซ่พลาสติกหรือสแตนเลส เชื่อมต่อกันแบบเป็นข้อๆ โดยมีลักษณะการเคลื่อนที่บนรางหรือพื้นเรียบ เหมาะกับการลำเลียงสินค้าที่ต้องการความมั่นคง ไม่ลื่นไหล เช่น ขวด แกลลอน กล่อง และภาชนะบรรจุต่างๆ
🏭 การใช้งานยอดนิยม
| ประเภทอุตสาหกรรม | ตัวอย่างสินค้า |
|---|---|
| อาหารและเครื่องดื่ม | ขวดน้ำ กระป๋อง กล่องบรรจุภัณฑ์ |
| ยาและเครื่องสำอาง | หลอดยา ขวดยา กล่องยา |
| อิเล็กทรอนิกส์ | แผงวงจร กล่องชิ้นส่วน |
| บรรจุภัณฑ์และโลจิสติกส์ | กล่องสินค้า กล่องกระดาษ |
🔍 ประเภทของ Top Chain ยอดนิยม
| ชนิดวัสดุ | คุณสมบัติเด่น | เหมาะกับงานแบบไหน |
|---|---|---|
| พลาสติก (Acetal) | น้ำหนักเบา ทนเคมี ทนการกัดกร่อน | งานอาหาร/เครื่องดื่มทั่วไป |
| สแตนเลส | ทนความร้อนสูง ทนแรงกระแทกสูง | งานหนัก งานแวดล้อมเปียกหรือร้อน |
🔧 อุปกรณ์เสริมที่ใช้ร่วมกับ Top Chain
- โซ่โค้ง (Curve Chain)

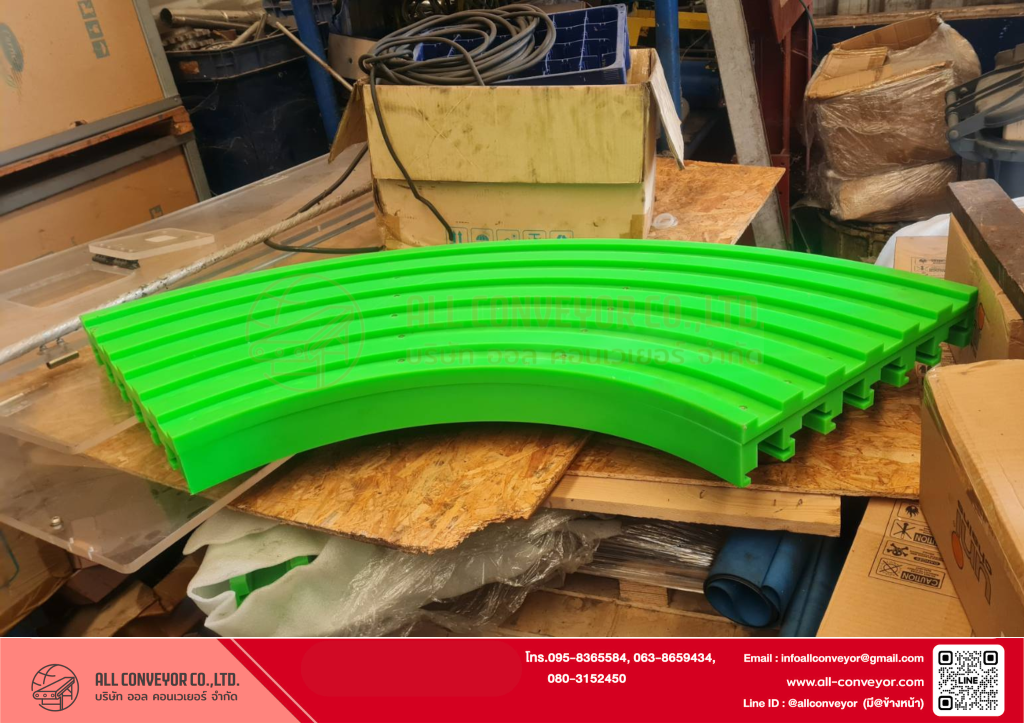

- รางรับ (Wear Strip)

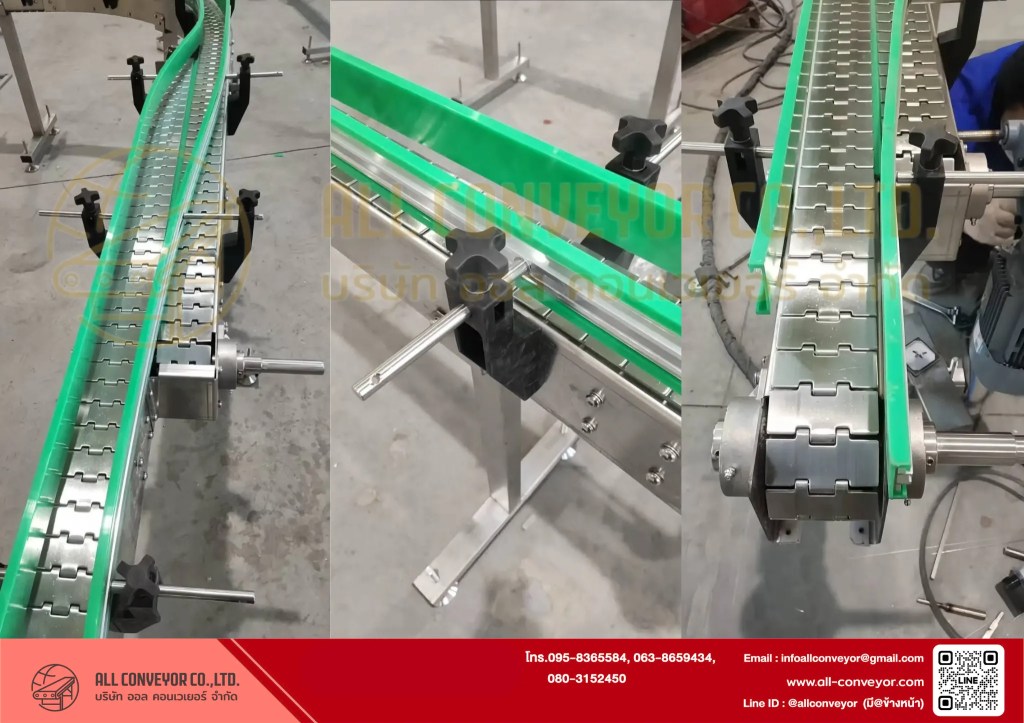

- ไกด์รางนำทาง (Side Guide Rails)
สายพาน Top Chain รุ่นยอดนิยม? เลือกอย่างไรให้เหมาะกับโรงงานของคุณ
สายพาน Top Chain หรือที่บางคนเรียกว่า “โซ่ลำเลียงหน้าเรียบ” เป็นระบบลำเลียงยอดนิยมในโรงงานอาหาร เครื่องดื่ม และบรรจุภัณฑ์ เพราะสามารถลำเลียงสินค้าบนสายได้อย่างต่อเนื่อง มีความแม่นยำ และรองรับการโค้งงอได้ดี แล้ว สายพาน Top Chain รุ่นยอดนิยม? แต่ละรุ่นต่างกันอย่างไร? มาดูกัน
✅ จุดเด่นของสายพาน Top Chain
- ลำเลียงได้ต่อเนื่อง แม้ในพื้นที่จำกัด
- รองรับการโค้งได้หลายองศา
- ทำจากวัสดุที่ทนทาน เช่น Acetal, POM, Stainless Steel
- ง่ายต่อการดูแล ซ่อมบำรุง และเปลี่ยนอะไหล่
- มีรุ่นให้เลือกหลากหลายตามการใช้งาน
🔧 รุ่นของสายพาน Top Chain ที่นิยมในโรงงานอุตสาหกรรม

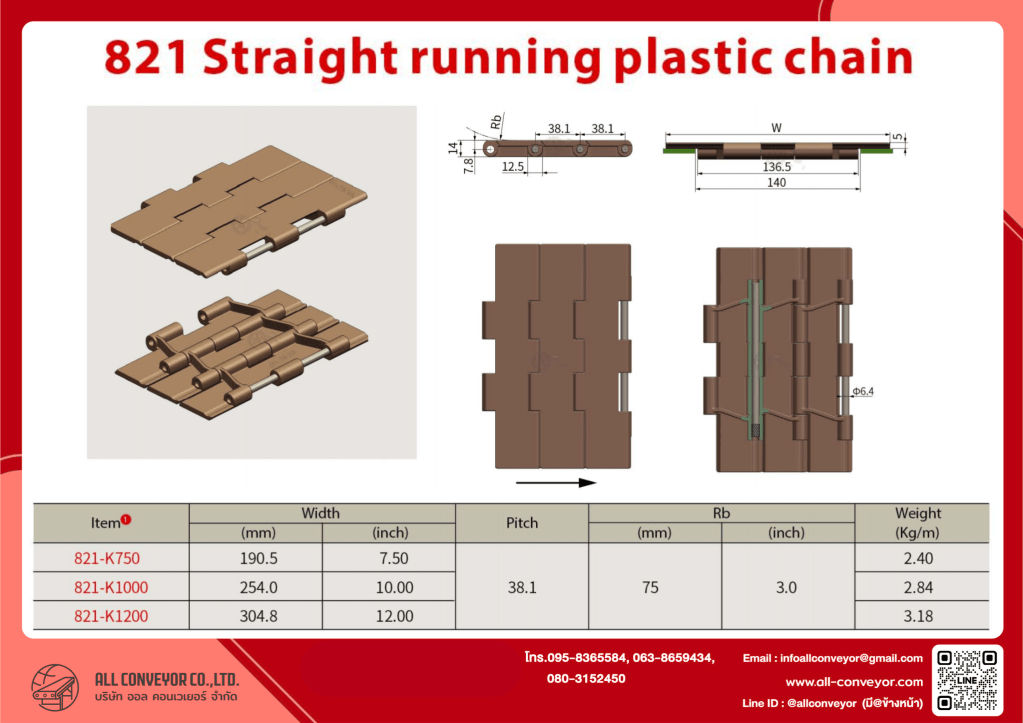

🔹 821 Series – Flat Top Chain
- ลักษณะ: หน้าเรียบ ไม่มีรู
- เหมาะกับ: ลำเลียงกระป๋อง ขวด PET ขวดแก้ว
- จุดเด่น: เรียบ ลื่น ลดแรงเสียดทาน

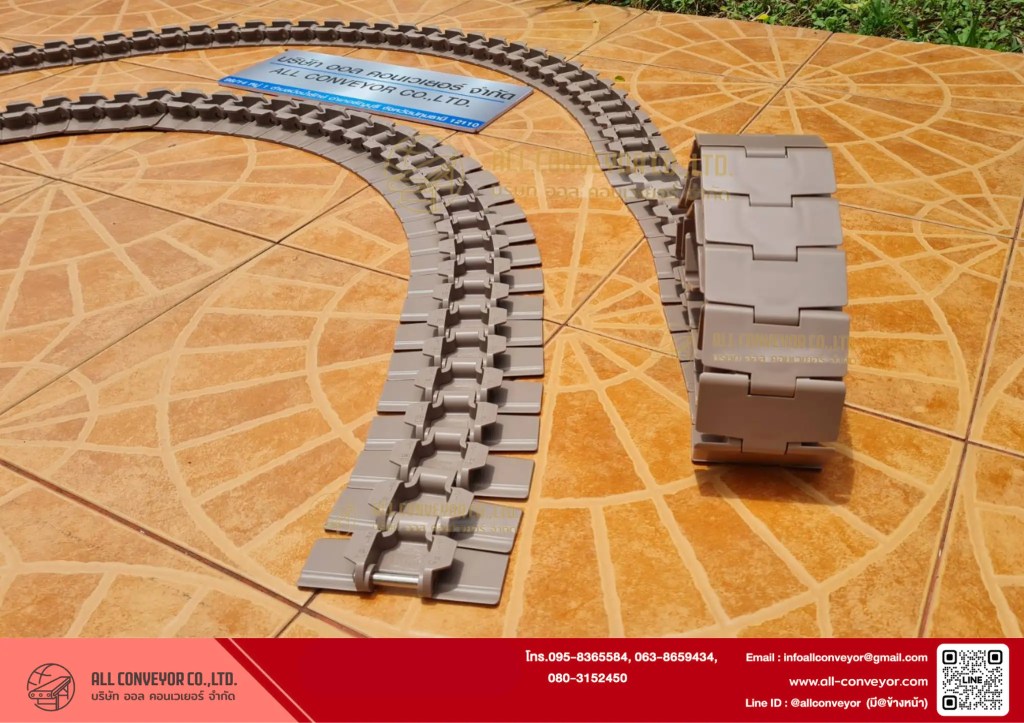

🔹 880TAB Series – Radius Chain
- ลักษณะ: โซ่ที่สามารถโค้งได้ (Sideflex)
- เหมาะกับ: ระบบลำเลียงที่มีโค้งมาก
- จุดเด่น: โค้งได้แคบสุด R457mm ไม่สะดุด

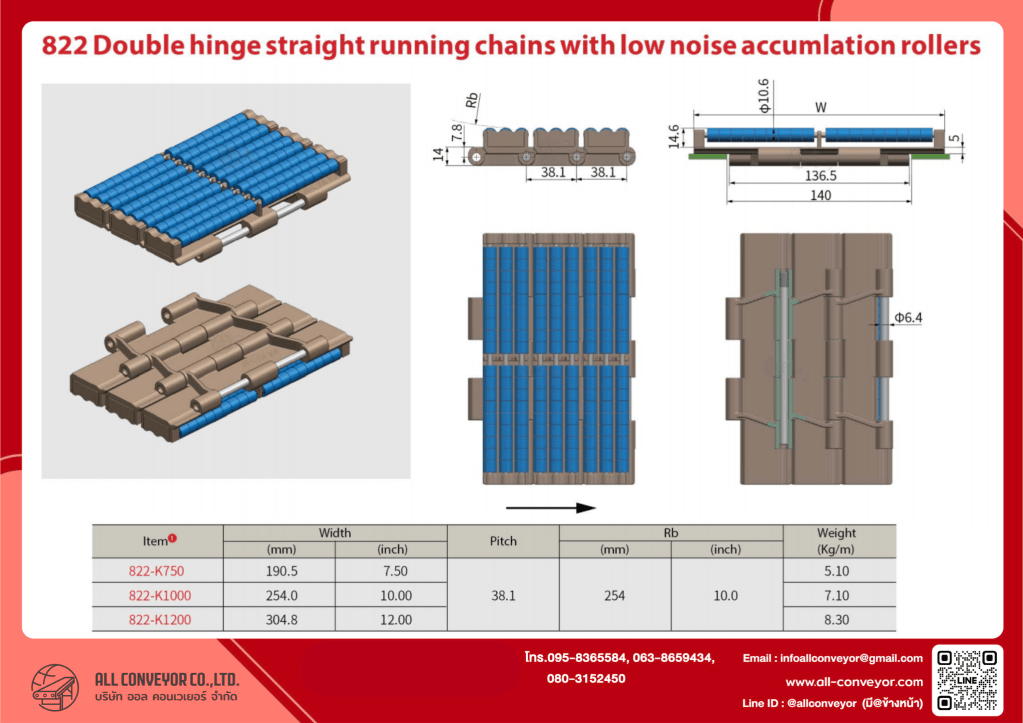

🔹 822 Series – Low Backline Pressure (LBP)
- ลักษณะ: มีลูกกลิ้งในตัว
- เหมาะกับ: ลำเลียงสินค้าหนัก หรือสินค้าที่ต้องรอคิวต่อเนื่อง
- จุดเด่น: ลดแรงกดทับ ไม่ให้สินค้าล้ม
🔹 820 Series – Straight Running Top Chain
- ลักษณะ: หน้าเรียบ ไม่มีรู
- เหมาะกับ: ลำเลียงกระป๋อง ขวด PET ขวดแก้ว
- จุดเด่น: เรียบ ลื่น ลดแรงเสียดทาน

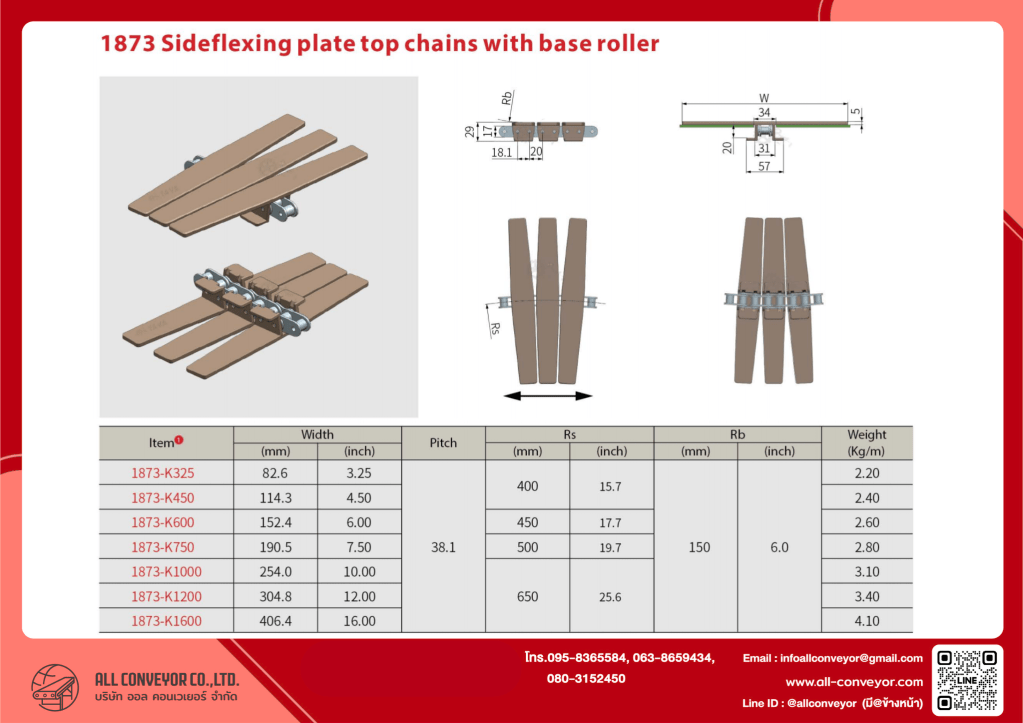

🔹 1873 Series – Bevel Chain
- ลักษณะ: ขอบเฉียง (Bevel) เพื่อให้เข้าโค้งได้ดีขึ้น
- เหมาะกับ: ไลน์ผลิตที่มีหลายโค้งติดต่อกัน
- จุดเด่น: ความสามารถในการโค้งยอดเยี่ยมและลดเสียงรบกวน
🔹 812-Table Top Stainless Series
- ลักษณะ: ทำจากสแตนเลสทั้งเส้น
- เหมาะกับ: งานที่ต้องทนความร้อนสูง หรือน้ำมัน
- จุดเด่น: แข็งแรง ทนทาน ใช้ในงานหนัก
🛠 จะเลือกสายพาน Top Chain รุ่นไหนดี?
| ลักษณะการใช้งาน | รุ่นแนะนำ |
|---|---|
| ต้องการโค้งเยอะ | 880 TAB |
| ลำเลียงกระป๋อง/ขวด PET | 821, 880 |
| งานหนัก อุณหภูมิสูง | Table Top Stainless |
| ต้องการลดแรงกดในสินค้า | 822 |
| งานบรรจุภัณฑ์โค้งซับซ้อน | 1873 Bevel Chain |
📌 สรุป
สายพาน Top Chain มีหลากหลายรุ่นให้เลือกใช้งาน ทั้งแบบหน้าเรียบ แบบโค้ง แบบมีลูกกลิ้ง หรือแบบสแตนเลส โดยการเลือกใช้งานควรดูจากลักษณะไลน์ผลิต น้ำหนักสินค้า ความเร็ว และพื้นที่ติดตั้ง เพื่อให้สายพานลำเลียงทำงานได้อย่างมีประสิทธิภาพสูงสุด

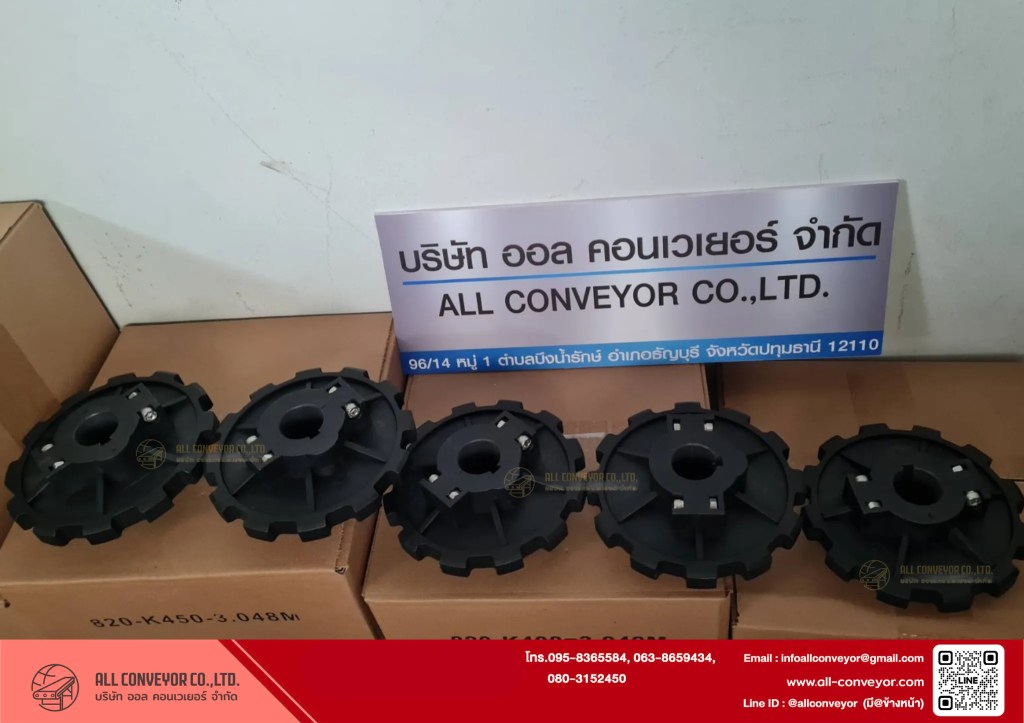

⚙️ เฟือง Top Chain คืออะไร? สำคัญอย่างไรกับระบบลำเลียง
ในระบบ Top Chain Conveyor ซึ่งนิยมใช้ในอุตสาหกรรมอาหาร เครื่องดื่ม และบรรจุภัณฑ์นั้น “เฟือง (Sprocket)” คือหัวใจสำคัญที่ช่วยให้โซ่เคลื่อนที่อย่างราบรื่นและตรงแนว หากเฟืองไม่ตรงรุ่น หรือวางไม่ถูกตำแหน่ง ระบบลำเลียงทั้งเส้นอาจทำงานผิดพลาดทันที
🧩 เฟือง Top Chain คืออะไร?
เฟือง Top Chain (Top Chain Sprocket) คือชิ้นส่วนที่มี “ฟันเฟือง” สำหรับขับเคลื่อนโซ่แบบหน้าแบน (Flat Top Chain) ให้เคลื่อนที่ไปตามไลน์ลำเลียง โดยหมุนไปพร้อมกับเพลา (shaft) และดึงโซ่ให้วิ่งไปในทิศทางที่ต้องการ
🛠 โครงสร้างของเฟือง Top Chain และหน้าที่แต่ละส่วน
| ส่วนประกอบ | หน้าที่ |
|---|---|
| ฟันเฟือง (Teeth) | รับแรงจากข้อโซ่ ดึงโซ่ให้หมุนไปตามรอบเฟือง |
| รูเฟือง (Bore) | ช่องตรงกลางสำหรับใส่เพลาขับ มีทั้งแบบกลม (Round Bore) และเหลี่ยม (Square Bore) |
| รูขันสกรู (Set Screw Hole) | สำหรับยึดเฟืองกับเพลาไม่ให้หลุดขณะหมุน |
| ร่องลิ่ม (Keyway) (ถ้ามี) | ช่วยล็อกเฟืองกับเพลาแน่นหนา ลดการหมุนฟรี |
| แผ่นรอง (Hub) | บางรุ่นมีแผ่นหนาเสริมตรงกลางเพื่อความแข็งแรง |
🔧 เฟืองมีความสำคัญอย่างไร?
| ความสำคัญ | เหตุผล |
|---|---|
| ✅ ควบคุมทิศทางการเคลื่อนของโซ่ | ถ้าเฟืองเบี้ยว โซ่จะหลุดรางทันที |
| ✅ สัมพันธ์กับแรงดึงและความเร็ว | เฟืองฟันใหญ่ = วิ่งช้ากว่าแต่ดึงแรงได้เยอะ / เฟืองฟันเล็ก = หมุนเร็วกว่าแต่แรงน้อยกว่า |
| ✅ ยืดอายุโซ่ | เฟืองที่ฟันพอดีกับโซ่ช่วยลดการสึกหรอ |
| ✅ ป้องกันการกระตุก | ช่วยให้โซ่วิ่งนุ่ม เงียบ และลดแรงกระแทกจากโหลดที่ลำเลียง |
⚠️ หากใช้เฟืองผิดรุ่น เกิดอะไรขึ้น?
- ฟันไม่พอดีโซ่ → โซ่กระโดดเฟือง / หลุดราง
- เส้นผ่าศูนย์กลางไม่ตรง → โซ่หย่อนหรือกระชาก
- ใส่เฟืองกับเพลาไม่แน่น → เฟืองหมุนฟรี โซ่ไม่เดิน
- เฟืองไม่ตรงแนวกับโซ่อีกเส้น → โซ่บิด เสียทรงและสึกหรอเร็ว

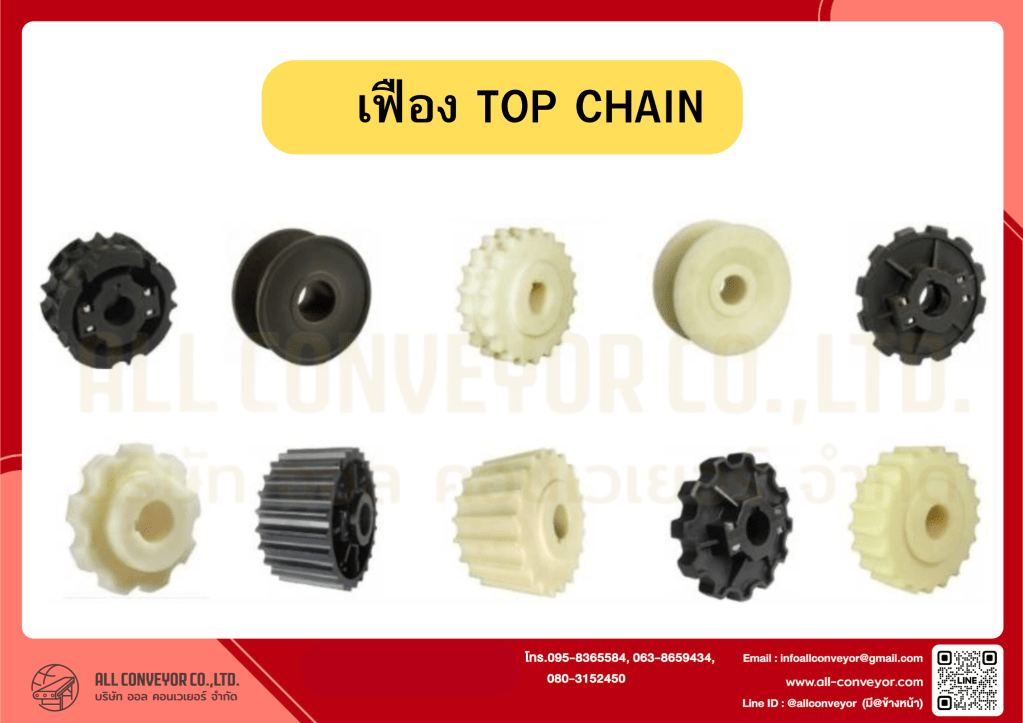

📐 เฟือง Top Chain มีแบบไหนบ้าง?
| ประเภท | รายละเอียด |
|---|---|
| 🔹 แบบพลาสติก | น้ำหนักเบา ทนน้ำ เหมาะกับงานเปียก เช่น อาหาร/เครื่องดื่ม |
| 🔹 แบบเหล็กหรือสแตนเลส | แข็งแรง ทนแรงบิดสูง ใช้กับโหลดหนัก |
| 🔹 แบบมีบูช/แบริ่ง | ช่วยให้หมุนลื่น ลดแรงเสียดทาน (ใช้ด้าน Return หรือจุดเปลี่ยนทิศ) |
| 🔹 แบบฟันตรง / ฟันเฉียง | เลือกตามรุ่นของโซ่ เช่น รุ่น 820, 880, 1873 ฯลฯ |
📌 สรุป: เฟืองเล็กๆ แต่มีผลกับทั้งระบบ
| หากเลือกเฟืองผิด… | ผลที่เกิดขึ้น |
|---|---|
| รุ่นไม่ตรงกับโซ่ | โซ่กินฟัน / ดีดออก |
| ฟันเฟืองบิ่น | โซ่สะดุด เสียงดัง |
| รูเฟืองไม่ตรงเพลา | เฟืองหมุนฟรี โซ่ไม่ขยับ |
| วางไม่ตรงแนว | โซ่บิด เสียทรง |
🧠 ตัวอย่างการเลือกเฟือง:
✅ เช่น หากใช้โซ่ 880TAB พลาสติก → ควรแจ้งดังนี้
- วัสดุ/สี ของเฟือง TOPCHAIN
- เฟืองรุ่น 880TAB
- ขนาด 12 ฟัน
- รูเพลากลม 25 mm
📌 ทำไมต้องเลือกสายพาน Top Chain จาก All Conveyor?
- มีทั้ง โซ่ตรง โซ่โค้ง และเฟือง รวมถึงอุปกรณ์จำเป็นที่ใช้ร่วมกับ TOPCHAIN
- มีทีมช่างและวิศวกรผู้เชี่ยวชาญ พร้อมให้คำปรึกษา

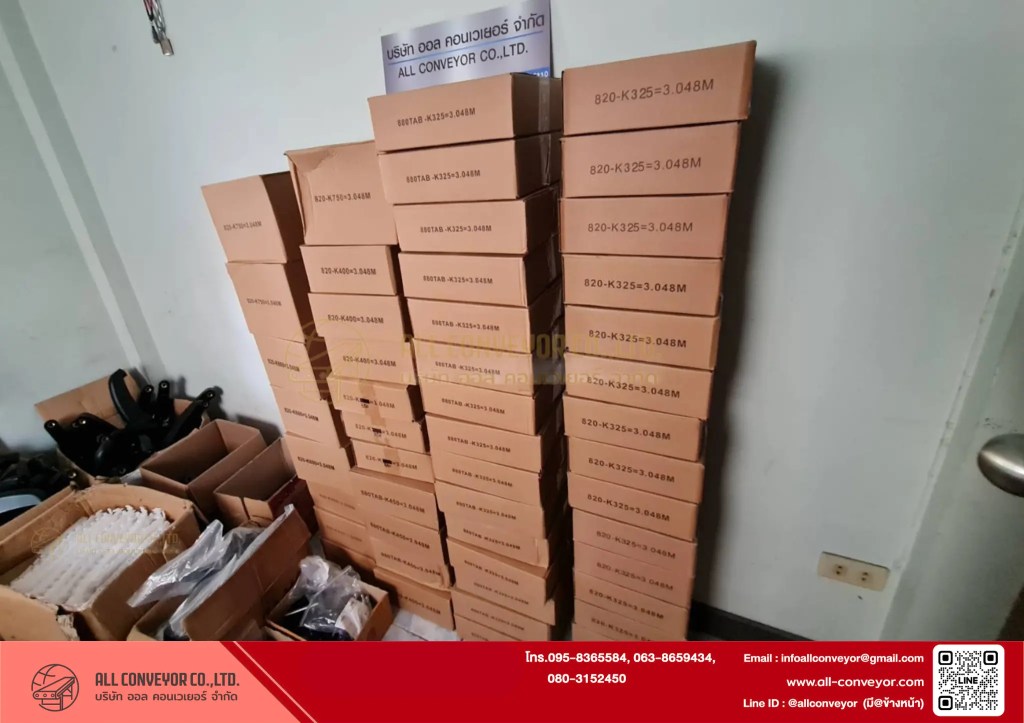

- มีสินค้าพร้อมส่ง และบริการหลังการขายครบวงจร
- มีประสบการณ์และผลงานติดตั้งจริง
- สามารถสั่งตัดและต่อสายพานให้พร้อมใช้งานได้เลย
